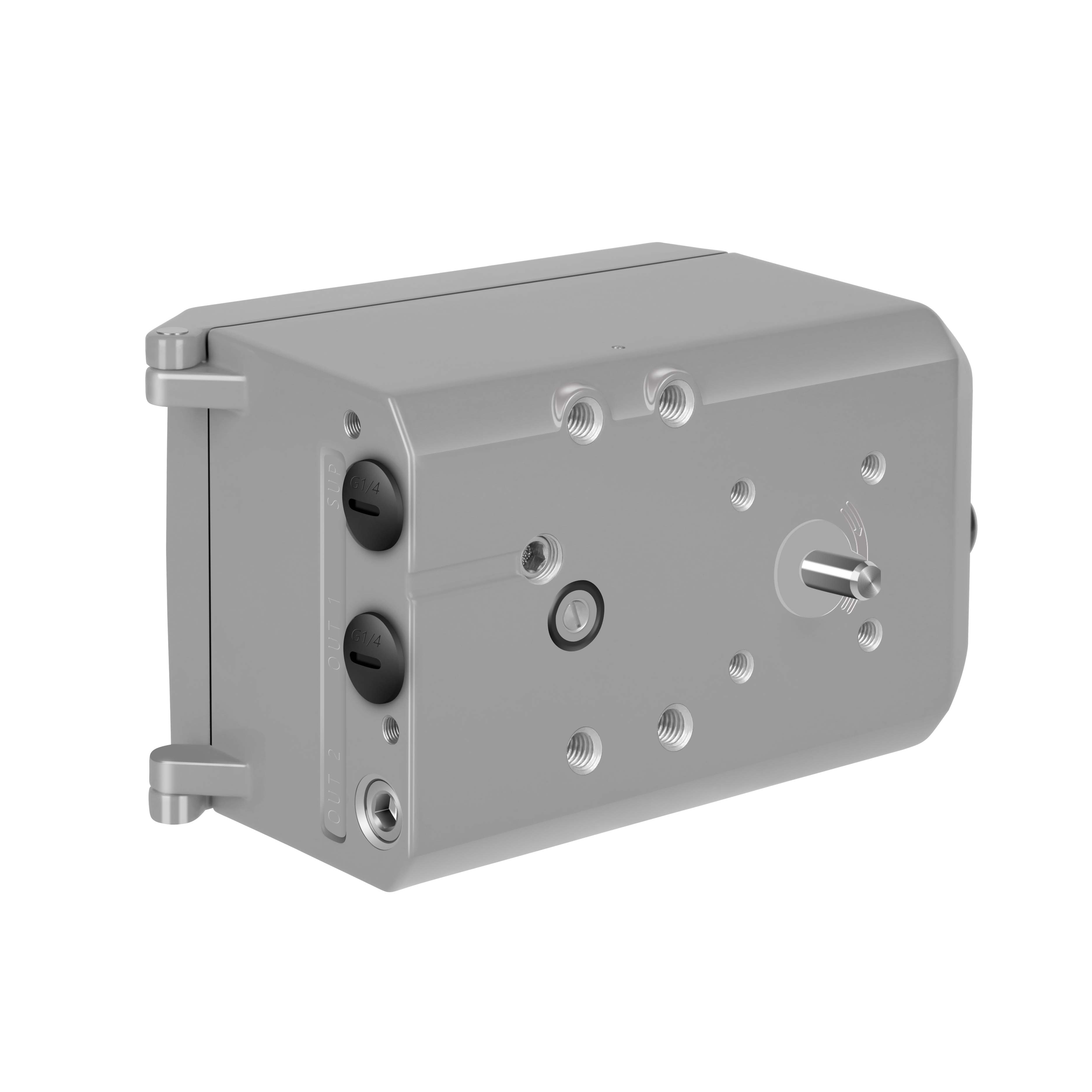

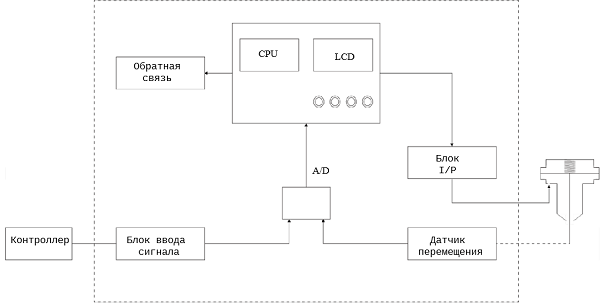

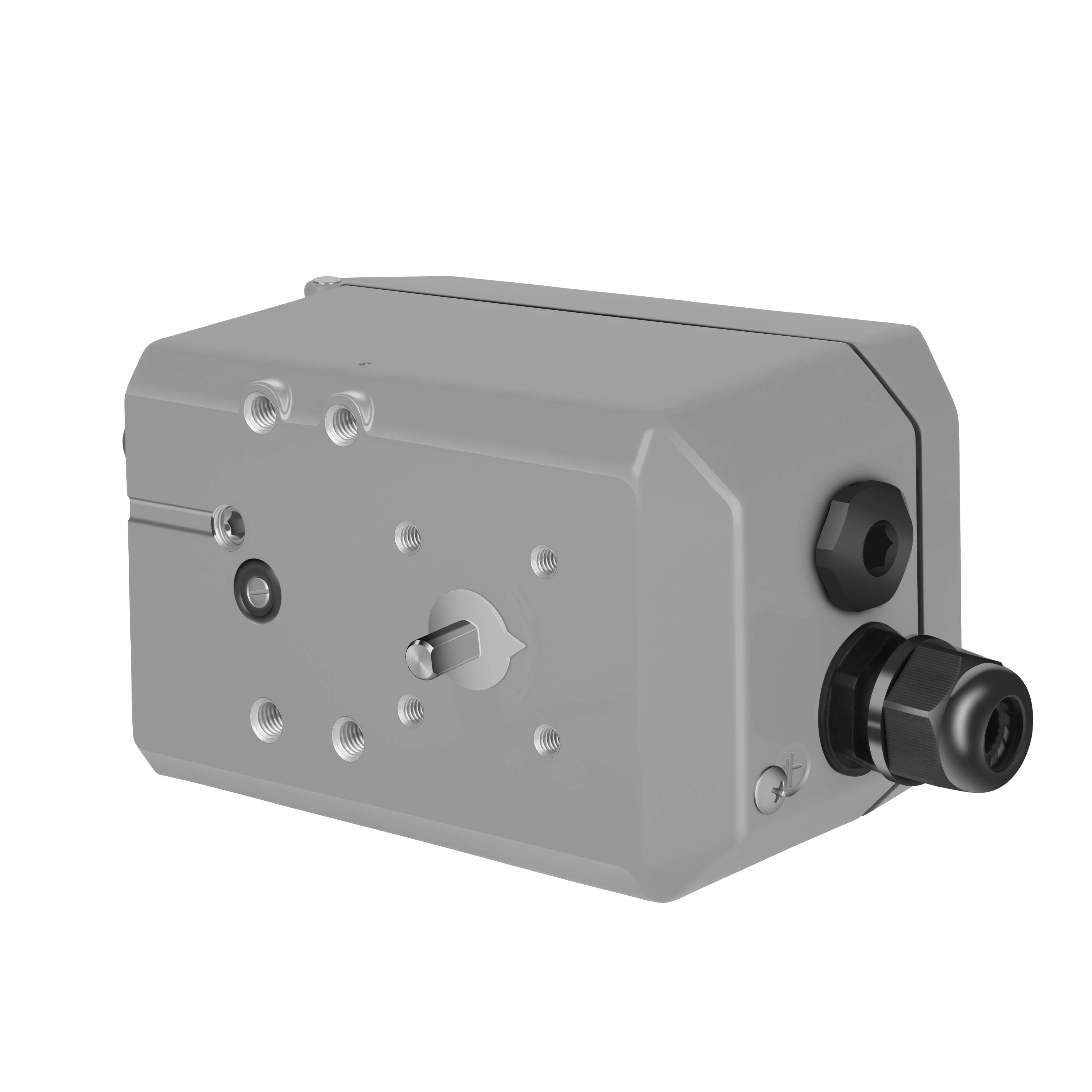

Позиционер серии IP5500 устанавливается на пневматические приводы. Он используется для управления впуском и выпуском воздуха пневматическими приводами для приведения положения клапана к заданному значению путем вычисления как данных по сигналу постоянного тока 4-20 мА, так и положения обратной связи.

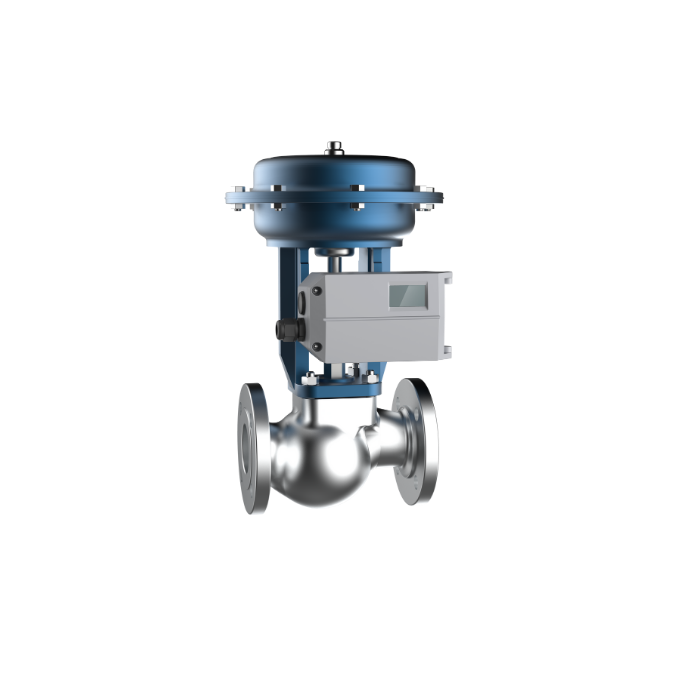

Обычный линейный（L）

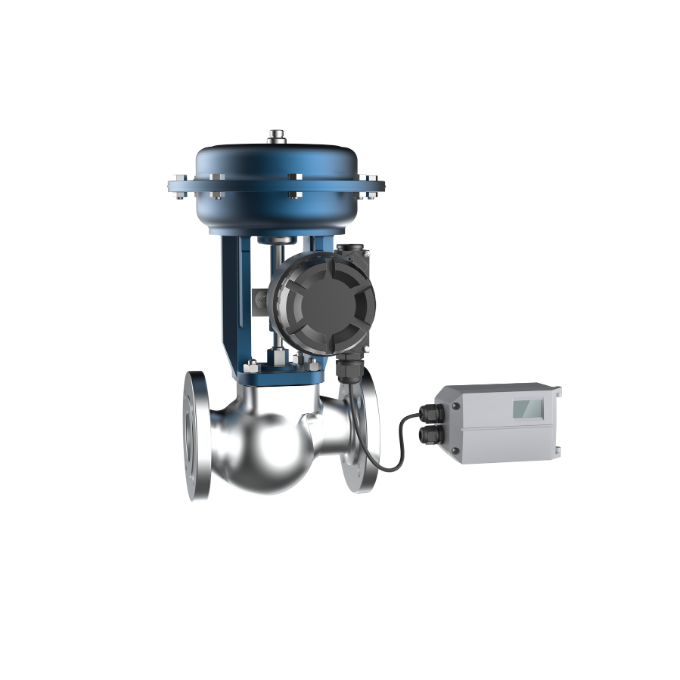

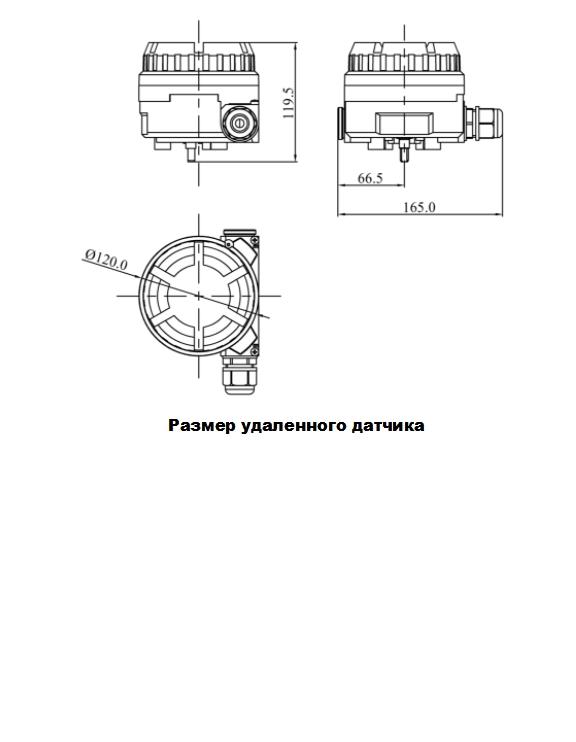

Дистанционный линейный（F）

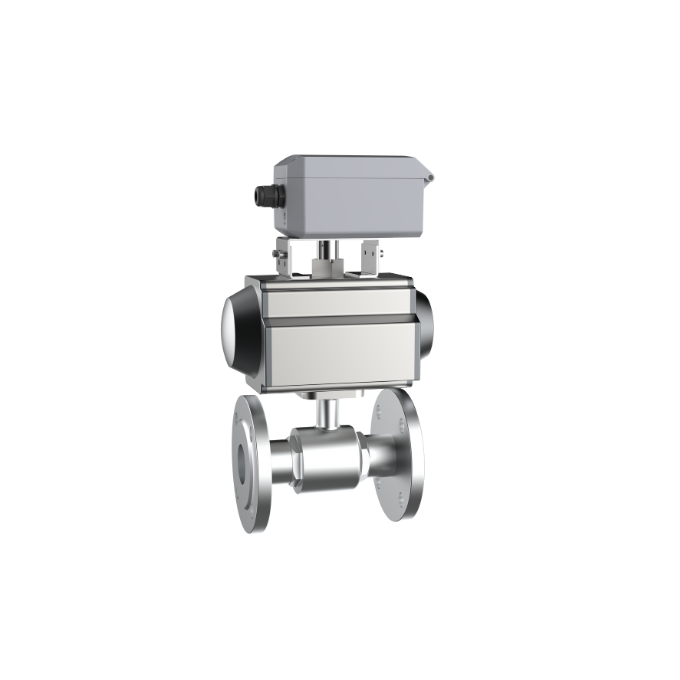

Обычный поворотный（R）

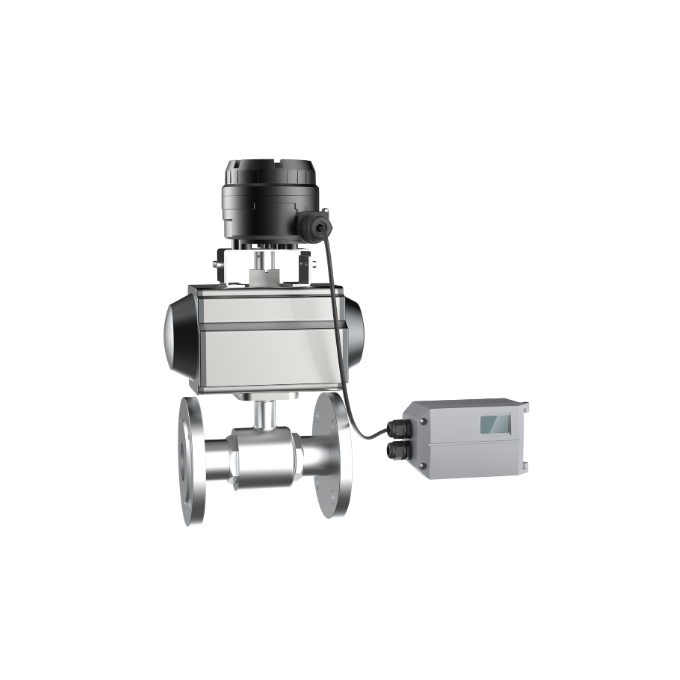

Дистанционный поворотный（FR）
Однократного действия（S）
Двойного действия（D）
Не имеет（0）
Имеет（1）
Не имеет（0）

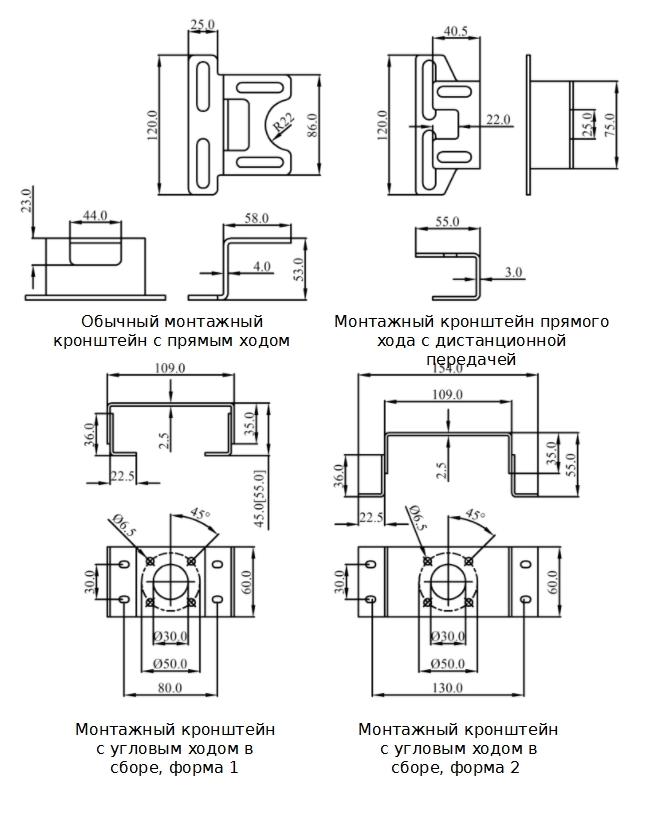

Линейный кронштейн（1）
Поворотный кронштейн（2）
Не имеет（0）
Имеет（1）
Параметр состояния выключения питания по умолчанию безопасен.
Технические данные
|
Материал |
Алюминиевый сплав |
|
Источник энергии |
24V DC ±10% |
|
Входной сигнал |
4 – 20 mA DC |
|
Диапазон хода клапана |
Прямой ход: 10-100mm Угловой ход: 30-100°
|
|
Требования к источнику воздуха
|
Нейтральные газы, воздух DIN ISO 8573-1 Размер и плотность твердых частиц уровень 3 Точка росы уровень 3 Содержание масла уровень 3
|
|
Температура |
-20°C ~ +70°C |
|
Виброустойчивость |
0,15 мм, 10 Гц-60 Гц, 20 циклов/ось 20 м/с2, 60 Гц-500 Гц, 20 циклов/ось Рекомендуемый диапазон для непрерывной работы всего регулирующего клапана составляет ≤20 м/с2 без пикового резонанса
|
|
Давление источника воздуха |
0.14-0.7MPa |
|
Трафик |
75L/min （Sup=0.14MPa） |
|
Основная ошибка
|
≤ 1.0% |
|
Погрешность гистерезиса
|
≤ 1.0% |
|
Электрический интерфейс |
M20×1.5 |
|
Пневматический интерфейс |
G1/4 |
|
Уровень защиты |
IP66 |

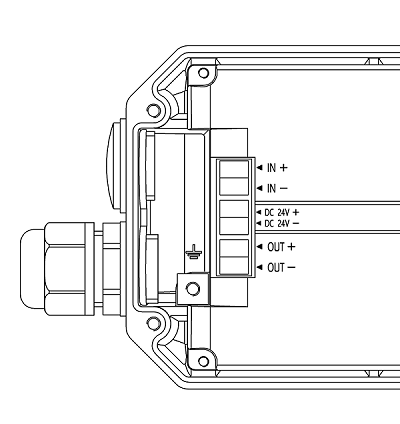

IN+
Сигнал уставки 4-20мА +
IN-
Сигнал уставки 4-20мА -
DC 24V +
Источник питания постоянного тока 24 В +
DC 24V -
Источник питания постоянного тока 24 В -
OUT
Сигнал обратной связи 4-20мА +
OUT-
Сигнал обратной связи 4-20мА -
| Пин | Описание |
|
SUP |
Вход подачи воздуха
|
|
OUT1 |
Контрольный воздуховыпуск 1
|
|
OUT2 |
Контрольный воздуховыпуск 2 |
